Welkom bij Producten:

Inhoud Grondkartons V – 80:

Beslagmaat- breedtes B0 t/m B7 (Zie tabel).

Art. Nr. 004 A t/m 0011A	Hoek A. (maten zie tabel).
Art. Nr. 004 B t/m 0011B	Hoek B inkortbaar (maten zie tabel).
Art. Nr. 027	1x Zaaghulp.
Art. Nr. 029	4x Veerpen.
Art. Nr. 028	4x Glijblokken
Art. Nr. 023	2x Afdekplaatje.
Art. Nr. 024	4x Stootbuffer.
Art. Nr. 025	4x Klemring (T.B.V. Stootbuffer).
Art. Nr. 026	2x Revetring.
Art. Nr. 021L	1x Linkse paddestoelnok- sluitplaat.
Art. Nr. 021R	1x Rechtse paddestoelnok- sluitplaat.
Art. Nr. 022L	1x Links onderleg- plaatje.
Art. Nr. 022R	1x Rechts onderleg- plaatje.

Hieronder bevinden zich de Producten:

Artikel. Nr: 006A	Artikel. Nr: 006B

Hoek A: Hier afgebeeld: B2: V80 - 801 tot 1000 mm. Beslagmaat = raambreedte - 20 mm. Beslagmaat = 801 t/m 1000 mm.	Hoek B (inkortbaar tot 200 mm): Hier afgebeeld: B2: V80 - 801 tot 1000 mm. Beslagmaat = raambreedte - 20 mm. Beslagmaat = 801 t/m 1000 mm. .

Artikel. Nr: 027	Artikel. Nr: 029

Hier afgebeeld: Zaaghulp.	Hier afgebeeld: Veerpen.

Artikel. Nr: 028

Hier afgebeeld: Glijblokken.

Artikel. Nr: 023	Artikel. Nr: 024

Hier afgebeeld: Afdekplaatje	Hier afgebeeld: Stootbuffer

Artikel. Nr: 025	Artikel. Nr: 026

Hier afgebeeld: Klemring	Hier afgebeeld: Revetring

Artikel. Nr: 021L	Artikel. Nr: 021R

Hier afgebeeld: Linkse paddestoelnok- sluitplaat.	Hier afgebeeld: Rechtse paddestoelnok- sluitplaat.

Artikel. Nr: 022L	Artikel. Nr: 022R

Hier afgebeeld: Onderlegplaatje. (Links)	Hier afgebeeld: Onderlegplaatje (Rechts)

Tabel Grondkartons V – 80:

Beslagmaat- breedtes (beslagmaat- breedte is buitenwerkse raammaat – 20 mm).

B0 – Grondkarton	V – 80	501	™	600	mm.
B1 – Grondkarton	V – 80	601	™	800	mm.
B2 – Grondkarton	V – 80	801	™	1000	mm.
B3 – Grondkarton	V – 80	1001	™	1200	mm.
B4 – Grondkarton	V – 80	1201	™	1400	mm.
B5 – Grondkarton	V – 80	1401	™	1600	mm.
B6 – Grondkarton	V – 80	1601	™	1800	mm.
B7 – Grondkarton	V – 80	1801	™	2000	mm.

Inhoud Zijstangsets V - 80:

Beslagmaat- hoogtes H1 t/m H8 (Zie tabel).

Art. Nr. 012 ™ 019	1x Linkse zijstang (maten zie tabel).
	1x Rechtse zijstang (maten zie tabel).
Art. Nr. 036	8x Klikplaatje.
Art. Nr. 020L	1x Linkse haak- sluitkom.
Art. Nr. 020R	1x Rechtse haak- sluitkom.

Hieronder bevinden zich de Producten:

Artikel. Nr: 012 ™ 019	Artikel. Nr: 036

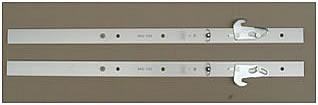

Hier afgebeeld: Zijstangsets: V - 80 - 731 t/m 950 mm. Beslagmaat = raamhoogte - 10 mm. Beslagmaat = 731 t/m 950 mm.	Hier afgebeeld: Klikplaatjes (los) en Klikplaatje in A6- profiel (Smal).
Artikel. Nr: 020L	Artikel. Nr: 020R

Hier afgebeeld: Linkse haak- sluitkom.	Hier afgebeeld: Rechtse haak- sluitkom.

Tabel Zijstangsets V - 80:

Beslagmaat Hoogtes (beslagmaat- hoogte is buitenwerkse raammaat – 10).

Art. Nr. 012-H1	Zijstangset	V – 80	620	™	730	mm.
Art. Nr. 013-H2	Zijstangset	V – 80	731	™	950	mm.
Art. Nr. 014-H3	Zijstangset	V – 80	951	™	1170	mm.
Art. Nr. 015-H4	Zijstangset	V – 80	1171	™	1390	mm.
Art. Nr. 016-H5	Zijstangset	V – 80	1391	™	1610	mm.
Art. Nr. 017-H6	Zijstangset	V – 80	1611	™	1830	mm.
Art. Nr. 018-H7	Zijstangset	V – 80	1831	™	2050	mm.
Art. Nr. 019-H8	Zijstangset	V – 80	2051	™	2270	mm.

Nieuw:

Speciaal beslag T.B.V. Beslagbreedtes minder dan 500 mm.

Enkele Greep Bediening.

Dit beslag verplaatst zich in één richting, hierbij word alleen één Linkse paddestoelnok- sluitplaat, en twee Linkse Haaksluit- kommen gebruikt.

Hieronder bevinden zich de Producten:

Artikel. Nr:	Artikel. Nr:

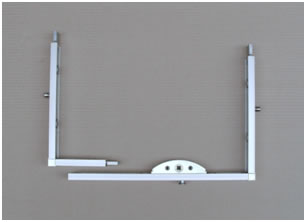

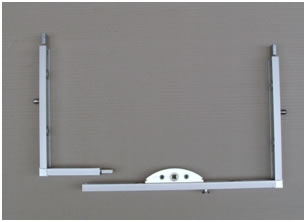

Hier afgebeeld: Grondkarton: V - 80 - KB1 330 tm 400 mm. Beslagmaat = raambreedte - 20 mm. Beslagmaat = 330 t/m 400 mm.	Hier afgebeeld: Grondkarton: V - 80 - KB2 401 tm 450 mm. Beslagmaat = raambreedte - 20 mm. Beslagmaat = 401 t/m 450 mm.

Artikel. Nr:	Artikel. Nr:

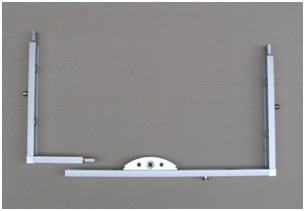

Hier afgebeeld: Grondkarton: V - 80 - KB3 451 tm 500 mm. Beslagmaat = raambreedte - 20 mm. Beslagmaat = 451 t/m 500 mm.

Artikel. Nr:	Artikel. Nr:

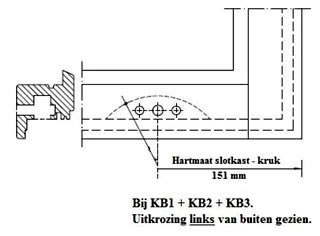

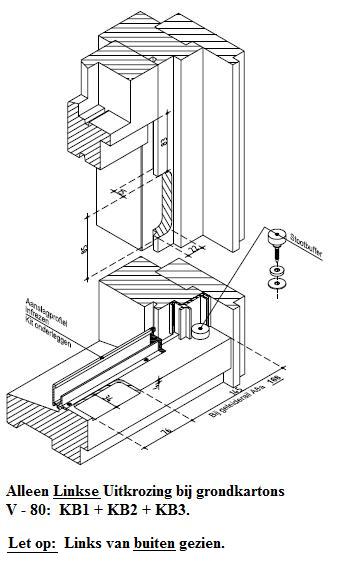

Inhoud Speciale grondkartons KB1 + KB2 + KB3.

Art. Nr. 001A	Hoek A (korte hoek) T.B.V. grondkartons	V – 80	Kb1	+	KB2	+	KB3
Art. Nr. 001B	Hoek B (inkortbaar) T.B.V. grondkarton	V – 80	Kb1	-	330	™	400	mm.
Art. Nr. 002B	Hoek B (inkortbaar) T.B.V. grondkarton	V – 80	Kb2	-	401	™	450	mm.
Art. Nr. 003B	Hoek B (inkortbaar) T.B.V. grondkarton	V – 80	Kb3	-	451	™	500	mm.
Art. Nr. 027	1x Zaaghulp.
Art. Nr. 028	3x Glijblok.
Art. Nr. 028SP	1x Speciaal glijblok.
Art. Nr. 029	4x Veerpen.
Art. Nr. 023	2x Afdekplaatje.
Art. Nr. 024	4x Stootbuffer.
Art. Nr. 025	4x Klemring (T.B.V. Stootbuffers).
Art. Nr. 026	2x Revetring.
Art. Nr. 021L	1x Linkse Paddestoelnok- sluitplaat.
Art. Nr. 022L	1x Linkse Onderleg- plaatje.

Tabel Speciale grondkartons V – 80:

Beslagmaat- breedtes: (Beslagmaat- breedte is buitenwerkse raammaat – 20 mm).

KB1	Grondkarton	V – 80	330	™	400	mm.
KB2	Grondkarton	V – 80	401	™	450	mm.
KB3	Grondkarton	V – 80	451	™	500	mm.

Inhoud Speciale Zijstangsets V – 80.

Beslagmaat- hoogtes HS1 ™ HS5 (zie tabel).

Art. Nr. 012SP ™ 016SP	1x Linkse zijstang (maten zie tabel).
	1x Terugloop zijstang (Maten zie tabel).
Art. Nr. 020L	2x Linkse haak- sluitkom.
Art. Nr. 036	8x Klikplaatjes.
Art. Nr. 028SP	1x Speciaal glijblok.

Hieronder bevinden zich de Producten:

Art. Nr. 012SP ™ 016SP	Art. Nr. 020L

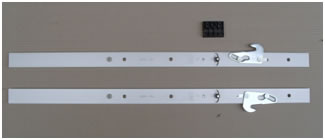

Hier afgebeeld: Linkse zijstang + Terugloop zijstang V - 80 . Beslagmaat = raamhoogte - 10 mm. Beslagmaat = 731 t/m 950 mm.	Hier afgebeeld: Linkse Haak- sluitkom.

Art. Nr. 036	Art. Nr. 028SP

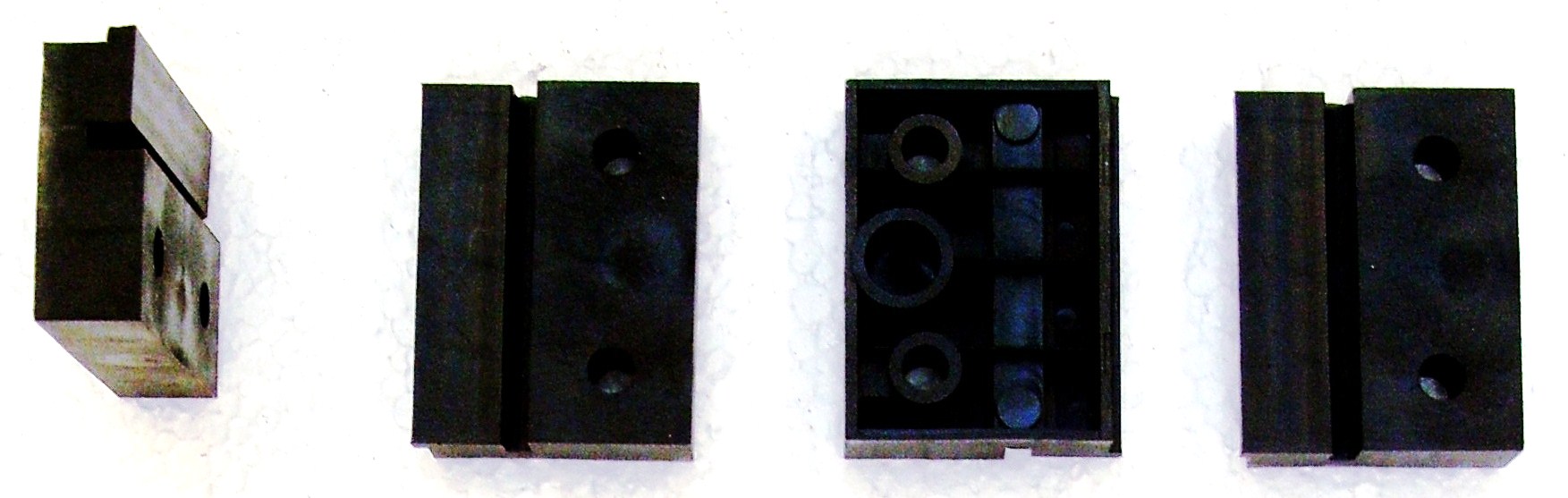

Hier afgebeeld: Klikplaatje.	Hier afgebeeld: Speciaal glijblok.

Tabel Speciale Zijstangset V – 80

Beslagmaat- hoogtes - (Beslagmaat- hoogte is buitenwerkse raammaat – 10 mm).

Art. Nr. 012SP	HS1	Speciaal Zijstangset	V – 80	620	™	730	mm.
Art. Nr. 013SP	HS2	Speciaal Zijstangset	V – 80	731	™	950	mm.
Art. Nr. 014SP	HS3	Speciaal Zijstangset	V – 80	951	™	1170	mm.
Art. Nr. 015SP	HS4	Speciaal Zijstangset	V – 80	1171	™	1390	mm.
Art. Nr. 016SP	HS5	Speciaal Zijstangset	V – 80	1391	™	1610	mm.

Geleideblokken T.B.V. Geleiderail A6 + A6A:

Art. Nr. 037.

Geleiderail A6A:

(Te gebruiken tot 50 Kg, schuivend raamgewicht voor enkele balansveren).

Art. Nr. 038.

<img src="geleiderail A6A (Breed).jpg" width="658" height="97" />

Geleiderail A6

(Te gebruiken van 50 Kg tot 100 Kg, schuivend raamgewicht voor tandem- balansveren.

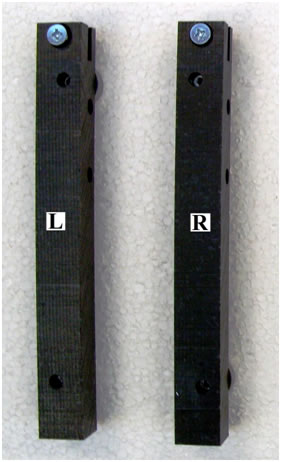

Artikel. Nr: 034R en 034L (Smal)
	Geleideblok: Rechts van binnen gezien.
Hier afgebeeld: Geleideblokken Links + Rechts (Smal T.B.V. A6- Profiel). Te gebruiken bij: Bij raamgewicht 0 t/m 50 Kg.

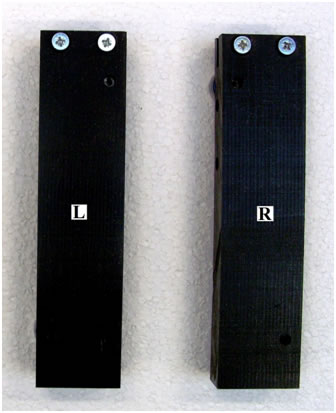

Artikel. Nr: 035R en 035L (Breed)
	Geleideblok: Rechts van binnen gezien.
Hier afgebeeld: Geleideblokken Links + Rechts (Breed* T.B.V. A6- Profiel).* Te gebruiken bij: Bij raamgewicht 50 tot 100 Kg.

Geleideblokken A6A (Breed) met:
happylift balansveren. http://www.happylift.nl

Opmerking:

Bovenstaande Product- pagina word nog verder uitgebreid met producten van het schuifraambeslag S - 80 = standaard- beslag, en is idem als V - 80 maar zonder haak- sluitkommen en paddestoelnok- sluitplaten.

Onderdelen voor het Elektrisch Schuifraambeslag

Benodigheden per kozijn:

1 Stuks Grondkarton V – 80- E
1 Set zijstangen V – 80- E (Schuifraamhoogte -10 mm).
1 Opvulstuk onderzijde V – 80- E (dagmaatbreedte – 480 mm).
1 Spindelset V – 80- E (Dagmaathoogte kozijn – 12 mm.
2 Stuks A6- Geleideprofiel (dagmaathoogte kozijn – 110 mm.
2 Stuks A7- Afdekprofiel (schuifhoogte + 20 mm).

1 Stuks Drijfstang (Dagmaatbreedte kozijn – 240 mm).

Art. Nr:			Inhoud grondkarton V – 80 E175 Kg.

0.40R	1	Stuks	Hoek Rechts
0.40L	1	Stuks	Hoek Links
0.41	2	Stuks	Aandrijfstukken
0.23	2	Stuks	Kunststof Afdekplaatjes
0.25	2	Stuks	Kunststof klemring (T.B.V. stootbuffers)
0.24	2	Stuks	Rubber stootbuffertjes

0.20R	1	Stuks	Rubber stootbuffertjes
0.20L	1	Stuks	Sluitkom Links
0.21R	1	Stuks	Sluitplaat Rechts
0.21L	1	Stuks	Sluitplaat Links

0.22R	1	Stuks	Kunststof onderlegplaatje T.B.V. sluitplaat rechts
0.22L	1	Stuks	Kunststof onderlegplaatje T.B.V. sluitplaat links
0.42R	1	Stuks	Kunststof voetblok rechts
0.42L	1	Stuks	Kunststof voetblok links

0.43	2	Stuks	Tandwielkastjes
0.44	1	Stuks	Motor + Koppelstuk
0.28	4	Stuks	Glijblokjes
0.27	1	Stuks	Zaaghulpje

	4	Meter	Aansluitsnoer

	1	Stuks	Sleutelschakelaar (opbouw of inbouw) + aansluitschema
			of optie: Afstandsbediening (Ontvanger + 2 handzenders).


	25	Stuks	Cilinderkopschroef RVS
	10	Stuks	Platkopschroef RVS
	25	Stuks	Platkopschroef RVS
	15	Stuks	Platkopschroef RVS
	2	Stuks	Boutjes M4 x 12
	20	Stuks	Platkopschroef met kopboring + afdekdopjes (Wit)

Verticaal Schuifraambeslag Elektrisch

V – 80-E Volgens NEN. 5096 Klasse 2.

Aansluitende onderdelen:

Art. Nr: 0.45	H 1E - Zijstang set	V – 80E – 900 – 1000 mm
Art. Nr: 0.46	H 2E - Zijstang set	V – 80E – 1001 – 1220 mm
Art. Nr: 0.47	H 3E - Zijstang set	V – 80E – 1221 – 1440 mm
Art. Nr: 0.48	H 4E - Zijstang set	V – 80E – 1441 – 1660 mm.
Art. Nr: 0.49	H 5E - Zijstang set	V – 80E – 1661 – 1880 mm.
Art. Nr: 0.50	H 6E - Zijstang set	V – 80E – 1881 – 2100 mm.
Art. Nr: 0.51	H 7E - Zijstang set	V – 80E – 2101 – 2320 mm.

* Opvulstuk-onderzijde prijs per 250 mm maat word afgerond naar boven.

* Geleideprofiel A6 prijs per meter oplopend met 250 mm.

* Drijfstang prijs per 250 mm maat word afgerond naar boven.

* Spindelset (compleet met meenemers en lagers) prijs vanaf 1500 mm.

* Boven de 1500 mm prijs per 250 mm maat word naar boven afgerond.

* A7- Afdekprofiel prijs per meter oplopend met 250 mm.

Optie:

Ontvanger + 2 Stuks handzenders T.B.V. afstandsbediening
I.P.V. sleutelschakelaar.

Let op! I.V.M. Veiligheidseisen de afstandsbediening alléén te gebruiken bij schuiframen op
onbereikbare doorgeefhoogte.
